Обзор геодезической мини-призмы

    Это была моя первая мини-призма, купленная самостоятельно в 2017 году. Опыт, который Я приобрёл с первой покупкой, помог мне купить в дальнейшем более качественную китайскую Leica GMP111-0. Забегая наперёд, могу сказать, что товар некачественный, но о всём по порядку.

    Статья будет длинная, много фотографий, размышлений, выводов, а также расскажу об открытии спора на площадке алиэкспресс...

      Проводя геодезическую съёмку техноологиеских объектов рано или поздно сталкиваешься с тем, что стандартного размера призмы не хватает, нужна более мелкая версия, чтобы была возможность подлезть там, где есть в этом необходимость. И хвала богам Геодезии, работодатель об этом позаботился.

      Но приходит время перейти в строительство, и кроме Геодезических кубиков необходимо использовать всё теже мини-призмы. Та которою мне дали попользоваться, была просто идеальна, имела приличный вертикальный угол, простую и надёжную фиксацию на вехе.

      Но пользоваться чужим, это не своё, нужно покупать комплект для себя. Есть основные требования: константа - 0, возможность свободной смены высоты призмы без привязки к секциям (это реально важно!), низкая цена.

      В общем, долго искал, предложений тогда было не очень много, не то что в 2021 году! Далее Я приведу ссылку, но не рекомендую там брать, обходите её стороной - обман, о котором Я в конце статьи напишу.

      Mini Prism with 3 Three Poles for Total Station Brand New 0mm Prism Offset. Самое интересное, что у этого же продавца купил и вторую мини-призму Leica GMP111-0. Немного информации от продавца:

Mini Prism with 3 Three Poles for Total Station Brand New 0mm Prism Offset

Specification:

Diameter: 25.4mm

Prism Constant: 0mm

Silver Coated Prism

Corner Point, Mini Pole, Mini Bag

      Интересно, что позиция товара не имеет отзывов, хотя время от времени комментарии типа моего проскакивают, но позиция обновляется уже без комментариев, что свидетельствует о намеренном обмане своих покупателей.

      Стоимость данного комплекта - $49, с бесплатной доставкой китайской почтой. Удивительно то, что купив дешевле почти на $15 вторую призму получил качество гораздо выше.

Призма

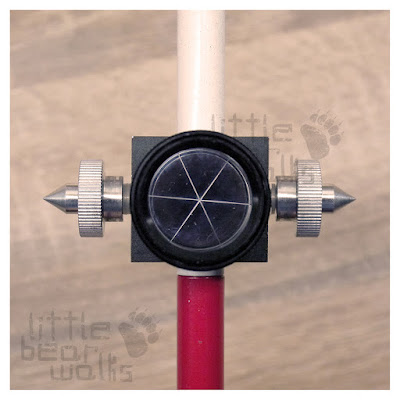

      Забегая наперед, хочу сообщить, что призма не соответствует описанию на сайте, потому описывать буду то, что есть по факту. Система состоит из основного крепления-уровня, станины для призмы, и самой призмы. Всё кроме призмы выполнено из алюминия. Краска нанесена химическим способом.

      Присутствуют два регулировочных болта с накаткой. Один отвечает за фиксацию призмы на вехе, второй за фиксацию вертикального угла призмы.

      Сразу бросается в глаза, что уплотнительной прокладки между стеклом призмы и металлом нет, со временем начинается болтанка, решается установкой прокладки. На фиксирующем кольце призмы, нет прорези. Для того, чтобы раскрутить призму необходимо использовать плоскогубцы. Можно доработать самостоятельно.

      Отражатель 25.4мм с серебренным напылением. Данное напыление менее приятное для глаза чем из медного напыления, это конечно сугубо личное мнение. Корпус отражателя выполнен из стали, имеет навершие. Присутствует защитный колпачок из резины.

      Невозможно вращать в вертикальной плоскости из-за непонятного навершия которое упирается в уровень, полное ощущение, что конструкция незавершенная. В сборе конструкция полностью перпендикулярна уровню земли. Также станина не имеет выемки под диаметр вешки, вращать в вертикальной плоскости без предыдущего условия также нет возможности.

      Уровень с завода пришел неоткалиброванный, болты с шестигранной выемкой, хотя в описании было под юстировочную шпильку. В дальнейшем были проведены юстировочные работы и проблема с уровнем пропала.

      Чтобы исправить ситуацию, пришлось сточить бестолковое навершие, необходимо делать это очень аккуратно, так как окончание призмы немного углубляется в это самое навершие изнутри. В моём случае окончание призмы слегка испортилось, но это некритично.

Крюк-подвес
      Крепление изготовлено из дюралюминия, диаметром 12мм и высотой 46мм, сам крюк изготовлен из стали. Деталь явно штампуется под все мини-призмы, данная позиция один в один как и на Leica GMP111. Такого рода дополнением, Я пользовался нечасто в своей практике, так как для мини-призмы у меня есть специальный переоборудованный мини-штатив типа ШЛМ производства СССР.

Секционная веха
      В комплект входит три секции по 600мм, секция делится на составные подсекции длиной в 150мм. Подсекции собраны между собой косо-криво, присутствуют следы эпоксидного клея. Впрочем, эпоксидный клей не помешал мне разобрать все секции на подсекции и собрать их заново, попытавшись исправить кривизну общей конструкции. Естественно, что собрав все три секции воедино (1800мм), выполнять высокоточные работы невозможно ввиду несоосности центров, но при работе с одной секции, можно добиться необходимой точности.

      Вся проблема была в рукожопости токаря на заводе или ОТК при заводе. Разное количество витков на резьбе, ещё полбеды, но расцентровка резьбы подсекций - это перебор. Более варварского отношения к геодезическому инструменту Я ещё не видел. Немного позже ситуация исправилась в лучшую сторону, но пока выкладываю эти фотографии, чтобы вы могли оценить масштабы трагедии.

      Когда скручиваешь все четыре секции и проводишь тест на плоской поверхности, веха не проходит его никак. Подобную секционную веху, только нормальную, можно купить по ссылке на aliexpress.com за $16 или 444грн, ну и плюс доставка за 12 мёртвых американских президентов.

Наконечник

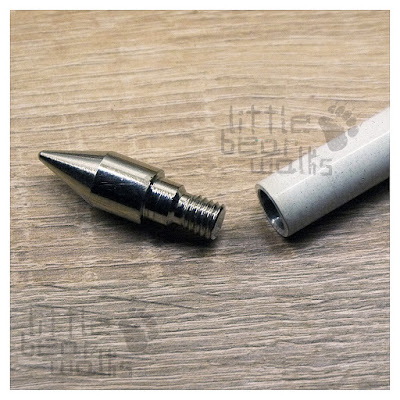

      Наконечник сделан из нержавеющей стали, диаметр - 11.5мм, высота - 25мм. При сборе конструкции наконечник-веха-призма, и располагая призму определенным способом, очень легко подсчитывать высоту до центра призмы. Это количество подсекцкий умножено на 150мм и добавлено 15мм.

      Наконечник постоянно пытался раскрутиться и потеряться, потому нужно было зафиксировать его, пока он не закиснет. В командировке у меня не было фиксатора резьбы, потому доработал мягким уплотнителем с шариковой ручки, получилось интересно.

      Приблизительно найти похожий наконечник на китайской платформе не удалось, потому если потеряете, то заказать такой можно только на токарке.

Чехол

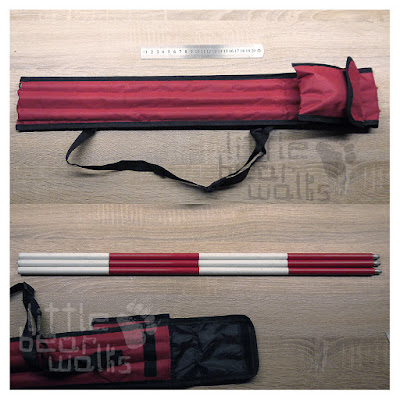

      Чехол сделан из дешевого материала красного цвета. Машинная строчка в один шов и синтетическая окантовка краёв без нареканий. На основной части чехла разграничены отделения для трех секций вехи.

      Маленькая часть чехла предназначена для всех остальных составляющих комплекта: мини-призма, адаптер, крюк-подвес. Естественно, что весь комплект носить с собой нет смысла, так и потерять всё можно. Господи, всё разорвано! Без слёз смотреть не можно!

      Чехол закрывается нахлёстом и фиксируется молнией-липучкой. Присутствует регулируемая шлейка. Чехол пришел очень уставшим с дороги, такое ощущение, что его грызли голодные белки. Габариты секций в 600мм способствовали трудностям транспортировки.

Выводы

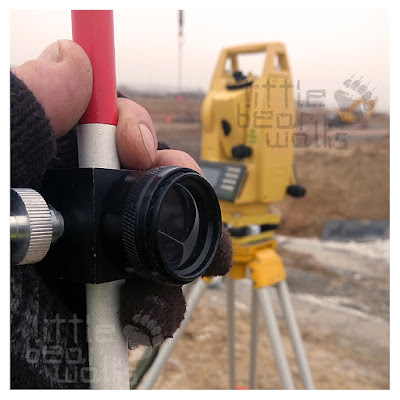

      В целом мини-призма рабочая, после доработок прошла полевые испытания и зарекомендовала себя на твёрдую четвёрку. Константа соответствует своему значению - 0mm. Но, если честно, взяв мини-призму за $49, пусть даже и китайскую, ожидаешь от неё большего. Слишком много доработок! Пользуюсь до сих пор)

      Будет одна статья по сравнению мини-призм такого же типа, которые мне встречались на пути, но были куплены у других продавцов. Далее, Я опишу спор с продавцом. Жаль, что не сбил больше денег, неопытный ещё в спорах.

Спор с продавцом

      Если бы не многочисленные доработки, то ввязываться в спор не имело бы смысла, а после слегка подпорченной призмы Я просто был обязан это сделать. Вернуть удалось 27.50 доллара из 49, это почти 56% от стоимости, что позволило купить мне следующую призму Leica GMP111-0. Могу сказать следующее, что по мере знакомства с тем, что пришло в посылке, требования к продавцу нарастали. Итак, смотрим на скриншоты:
